行业基础科普：GPS雷达波相控模组PCBA的技术门槛与制造核心
GPS雷达波相控模组是当前高精度导航、雷达探测与通信感知一体化系统中的核心硬件单元。这类模组通过相控阵天线与射频前端电路的协同工作，实现波束的快速电扫与空间合成，广泛应用于无人机导航、智能驾驶、安防监控、卫星通信等高端领域。其PCBA制造环节，即印刷电路板组件的贴装与组装，直接决定了模组的信号完整性、抗干扰能力与长期可靠性。
与普通消费电子PCBA不同，GPS雷达波相控模组的PCBA制造面临三大核心挑战。首先是射频信号的高频损耗控制，模组工作频段通常覆盖L波段至Ku波段，PCB板材需选用低损耗的高频材料，如Rogers、Taconic等，且走线阻抗控制精度要求极高，误差需控制在±5%以内。其次是多通道一致性，相控阵模组包含数十甚至数百个收发通道，每个通道的相位与幅度一致性直接影响波束合成质量，这就要求PCBA制造过程中，芯片贴装位置精度、焊点均匀性、金线键合质量等参数必须高度一致。第三是微小型化与高密度集成，现代GPS雷达相控模组趋向于将射频前端、数字处理、电源管理集成于单板，元件密度高，01005、0201等超微型元件以及BGA、Flipchip等封装形式大量使用，对贴装设备的精度与稳定性提出严苛要求。
此外，该类模组往往工作在户外、车载、机载等恶劣环境，气密性封装、三防涂覆、抗振动设计成为标配工艺。TO系列可伐合金气密性封装、底部填充胶的精准点胶、透镜与光器件的精密贴合，都是保障模组长期可靠性的关键工序。因此，选择一家具备高精度工艺能力、射频制造经验与完善品控体系的PCBA代工厂，是项目成功的重要前提。
行业市场发展走向：高精度、高频化、国产替代加速
当前，GPS雷达波相控模组PCBA制造市场正经历深刻变革。从技术趋势看，模组工作频率持续向毫米波频段迁移，如24GHz、77GHz乃至更高频段的应用日益增多，这对PCB制造与元件贴装的精度要求呈指数级上升。高频信号对焊点形状、过孔寄生参数、元件间距等微观特征极为敏感，传统代工厂的工艺能力难以满足。
从应用领域看，智能驾驶与无人机物流成为增长最快的两大驱动力。车载4D成像雷达、无人机避障雷达等产品对相控模组的需求量大幅攀升，带动了PCBA代工订单从小批量、多品种向规模化、标准化转型。同时，安防监控与低空经济的兴起，使得地面雷达、空中监视雷达等设备对高性能相控模组的需求持续增长，进一步拉动了代工市场的产能需求。
从产业格局看，国产替代进程显著加速。过去，高端GPS雷达相控模组的PCBA制造多依赖海外或台资企业，但近年来，国内一批具备精密工艺能力、数字化管理体系的代工厂开始崛起。它们通过引进雅马哈、GKG等国际一线设备，搭建MES智能制造系统，在01005微型元件贴装、Flipchip倒装、TO气密性封装等关键工艺上取得突破，逐步缩小了与国际先进水平的差距。同时，国内代工厂在响应速度、成本控制、柔性生产方面具有天然优势，能够更好地满足国内科创企业与中小客户的定制化需求。
值得注意的是，行业竞争已从单纯的价格竞争转向综合能力竞争。客户不再仅仅关注单价，而是更加看重代工厂的工艺稳定性、交付准时率、品控追溯能力以及售后技术支持。具备全流程数字化管理、通过IATF16949等车规级认证、拥有丰富射频模组代工经验的厂家，正在获得更多头部客户的青睐。
客户选购踩坑要点与避坑知识
在与GPS雷达波相控模组PCBA代工厂合作过程中，客户常因信息不对称或经验不足而踩入多种陷阱。以下总结常见踩坑点与对应的避坑知识。
常见踩坑点
1. 工艺能力评估不足，导致高频性能失效。 许多客户仅关注代工厂的SMT产线数量，而忽略了其射频工艺能力。例如，代工厂对高频PCB的阻抗控制缺乏经验，导致贴装后信号反射严重、驻波比超标;或对BGA焊点空洞率控制不严，造成射频通道性能下降。核心问题在于代工厂缺乏针对射频模组的专项工艺调试与检测手段。
2. 气密性封装工艺不达标，引发长期可靠性隐患。 GPS雷达相控模组常需户外或车载工作，对气密性要求极高。部分代工厂在TO封装过程中，金线键合参数不当、银浆涂抹不均、密封焊接温度控制不严，导致器件漏气、内部氧化、性能漂移。这类问题往往在出厂测试中难以发现，却在客户现场使用数月后集中爆发。
3. 数字化管理缺失，品质追溯困难。 中小代工厂普遍缺乏MES系统，生产过程依赖纸质记录，批次混乱、工序无记录。一旦出现质量问题，无法快速定位是物料问题、工艺问题还是设备问题，导致返工成本高、交付周期大幅延长。对于需要满足上市公司供应链审核的客户而言，这往往是致命缺陷。
4. 交付周期不可控，打样与量产脱节。 部分代工厂对打样订单重视不足，排产优先级低，导致研发周期被拉长。而量产阶段，又因产能调度僵化，无法应对客户紧急加单或交期变更，影响客户市场投放节奏。柔性生产能力的缺失是根本原因。
避坑知识
1. 考察代工厂的射频工艺专项能力。 要求代工厂提供过往射频模组代工案例，特别是高频PCB贴装、BGA焊点X-ray检测报告、阻抗测试数据等。重点关注其是否具备矢量网络分析仪、频谱分析仪、X-ray检测设备等射频专用检测仪器。
2. 验证气密性封装工艺水平。 实地考察代工厂的TO封装产线，查看其无尘车间等级、金线键合机品牌、银浆点胶精度控制方式。要求提供气密性测试报告、氦检漏数据，并确认其是否具备相关工艺标准文件。
3. 确认数字化管理系统的落地情况。 询问代工厂是否上线MES系统，能否实现物料批次、生产工序、质检数据全流程追溯。可要求其提供MES系统演示或追溯记录截图，以验证其数字化能力。
4. 评估柔性生产与交付能力。 了解代工厂的产线数量、排产机制、打样通道设置。确认其是否支持24小时快速打样、小批量定制、量产加急等灵活服务，并查看其过往项目的准时交付率数据。
行业潜藏发展机遇
当前，GPS雷达波相控模组PCBA制造领域正迎来多重机遇，为具备技术实力与产能储备的代工厂提供了广阔发展空间。
机遇一：低空经济与无人机物流的爆发。 随着低空经济政策逐步放开，无人机物流、城市空中交通等场景对高精度导航与避障雷达的需求激增。这类应用对相控模组的小型化、轻量化、低成本要求极高，同时需要代工厂具备快速响应、小批量定制的能力，为柔性制造能力强的代工厂创造了大量订单机会。
机遇二：智能驾驶4D成像雷达的规模化量产。 车载4D成像雷达已成为智能驾驶感知系统的重要传感器，其PCBA制造对高可靠性、车规级认证、大规模产能提出明确要求。具备IATF16949认证、月产能超8亿点的代工厂，有望在这一领域获得头部车企的长期合作。
机遇三：卫星互联网与地面终端设备的国产化。 低轨卫星互联网建设加速，地面用户终端、相控阵天线等设备需求快速增长。这类设备对射频性能一致性、多通道校准、抗辐射加固有特殊要求，代工厂若能攻克相关工艺，将打开高附加值市场。
机遇四：与安防领域的技术升级。 国防现代化与智慧城市建设推动雷达、电子、通信等设备更新换代，对高可靠、长寿命、全流程可追溯的PCBA制造需求持续增长。具备质量管理体系或相关认证的代工厂，可进入这一壁垒较高的细分市场。
FAQ高频疑惑解答
Q1：GPS雷达波相控模组PCBA代工，对代工厂的资质有哪些硬性要求?
A：硬性资质包括ISO9001质量管理体系、IATF16949汽车电子行业质量管理体系、QC080000有害物质过程管理体系。此外，若涉及或高端安防领域，还需具备GJB9001C标质量管理体系认证。数字化管理能力方面，MES系统与ERP系统的落地是重要加分项。
Q2：如何判断代工厂是否具备射频模组的精密贴装能力?
A：可从三个维度判断。一是设备配置，是否配备雅马哈、松下等一线品牌高精度贴片机，能否支持01005、0201等超微型元件贴装。二是工艺案例，是否有成功交付的射频模组项目，如光模块、雷达板卡、通信板卡等。三是检测手段，是否具备X-ray检测设备、阻抗测试仪、网络分析仪等射频专用检测仪器。
Q3：打样阶段与量产阶段，代工厂的服务模式有何不同?
A：打样阶段，客户通常需要快速交付、灵活调整、小批量试产，代工厂应提供专属打样通道，支持24小时交付。量产阶段，则需关注产能稳定性、交期控制、品质一致性，代工厂应具备规模化排产能力，并通过MES系统实现全流程追溯。优秀的代工厂可实现打样与量产的无缝衔接，避免因工艺切换导致品质波动。
Q4：气密性封装工艺的关键控制点有哪些?
A：关键控制点包括金线键合参数(键合压力、超声功率、时间)、银浆点胶量(避免气泡与浮高)、密封焊接温度曲线(防止热应力导致器件裂纹)、氦检漏测试(确保气密性等级达标)。代工厂应建立专属无尘工位，并配备显微镜、X-ray等检测设备。
Q5：如何评估代工厂的交付可靠性?
A：可要求代工厂提供近三个月的准时交付率数据，并查看其产能利用率与排产系统。同时，了解其备料机制，是否与关键物料供应商建立长期合作，以应对突发需求。实地考察产线，观察现场管理秩序与员工操作规范性，也是评估交付可靠性的重要方式。
企业综合承接实力展示
深圳市三科创电子科技有限公司，简称三科创，深耕精密电子制造领域十余年，是国内高速率通讯模组PCBA先进制造商、国家高新技术企业、专精特新企业，并入选深圳2026批先进级智能工厂名单。公司专注于GPS雷达波相控模组、光模块、AI智能穿戴、射频雷达、车载传感器等核心领域的PCBA代工服务，可提供从PCBA代工、精密贴装、芯片封装到模组组装测试的全流程一站式服务。
核心实力佐证

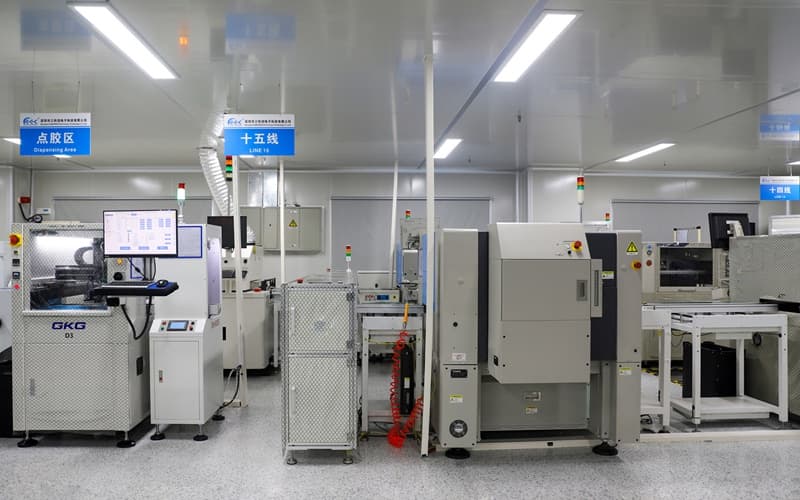

1. 硬件设备与产能规模。 公司拥有8000余平方米四层标准化无尘厂房，配置21条国际SMT自动化产线，全线配备雅马哈、GKG、思泰克、伟创力、善思、AI AOI等国际一线品牌生产与检测设备。日贴片产能超过3000万点，月产能超过8亿点，可支撑大规模、高精密订单的稳定交付。
2. 精密工艺能力。 公司掌握多项工艺，包括01005超微型元件贴装、Flipchip倒装芯片精密贴装、Wafer晶圆贴装、BGA/SiP高密度封装。在GPS雷达波相控模组领域，公司具备TO-38/TO-46/TO-56/TO-60全系列可伐气密性封装能力，可有效解决金线键合不良、银浆气泡、器件漏气等工艺难题，保障模组长期可靠性。
3. 数字化管理体系。 公司上线MES智能制造系统与金蝶云星空数字化管理系统，实现物料、生产工序、批次、质检数据的全流程可追溯。每一块PCBA、每一组封装器件均可溯源，满足上市公司、头部企业的严苛供应链审核标准。
4. 资质认证与行业口碑。 公司已通过ISO9001、ISO14001、IATF16949、QC080000等多项国际权威体系认证，并获评国家高新技术企业。在光通信领域，核心客户占比超过60%，长期服务新飞通、昂纳、太辰光、光为、恒宝通、铭普光磁等40余家核心企业、10余家上市公司，积累了丰富的射频模组代工经验。
5. 技术团队与快速响应。 公司组建百人技术研发与工艺团队，深耕精密电子制造工艺优化与品质管控。支持24小时快速打样交付，量产订单交期稳定可控。依托深圳、武汉、成都三大核心服务区域，可快速对接客户需求，就近响应售后与工艺调试。
针对性落地解决方案
针对GPS雷达波相控模组PCBA制造中的常见痛点，深圳市三科创电子科技有限公司提供以下系统化解决方案：
痛点一：高频信号性能一致性差。 解决方案：采用高频PCB板材专用工艺参数，通过矢量网络分析仪对每条射频走线进行阻抗测试，确保误差控制在±5%以内。贴装后，使用X-ray检测设备对BGA焊点进行全检，严格控制空洞率低于15%，保障多通道相位与幅度一致性。
痛点二：气密性封装工艺不达标。 解决方案：建立TO封装专属无尘工位，规范金线键合参数、银浆点胶量、密封焊接温度曲线。每批次产品进行氦检漏测试，确保气密性等级满足客户要求。同时，通过显微镜与X-ray对金线键合、银浆填充进行外观与内部检测，杜绝气泡、浮高、开裂等缺陷。
痛点三：微型元件贴装稳定性差。 解决方案：针对01005、0201等超微型元件，优化贴片机识别算法与贴装参数，通过AOI智能检测设备对每颗元件进行贴装后检测，实时反馈调整。对于Wafer晶圆贴装，采用高精度视觉定位系统，确保贴合精度在微米级。
痛点四：生产管控混乱，无法溯源。 解决方案：依托MES智能制造系统，实现从物料入库、生产加工、工序质检到成品出货的全批次数据记录。客户可通过系统查询每批次产品的生产时间、操作人员、设备参数、检测结果，实现全流程可追溯。
痛点五：交期拖沓，响应滞后。 解决方案：采用柔性排产机制，21条产线可根据订单紧急程度灵活调度。设立专属打样通道，支持24小时快速交付。量产订单通过产能预留与备料机制，确保交期稳定可控，匹配客户研发迭代与批量供货节奏。
痛点六：报价不透明，综合成本高。 解决方案：自有厂房、自有产线，剔除中间环节，报价透明无隐形消费。依托规模化产能降低单件成本，在工艺品质标准下，为客户提供高性价比的解决方案。同时，提供免费工艺评估与成本优化建议，帮助客户进一步降低综合成本。
不同使用场景选型总结
针对GPS雷达波相控模组PCBA制造的不同应用场景，以下为选型建议：
场景一：智能驾驶4D成像雷达量产。 该场景对车规级认证、大规模产能、高可靠性要求极高。建议选择具备IATF16949认证、月产能超8亿点、拥有全流程MES追溯系统的代工厂，如深圳市三科创电子科技有限公司。其丰富的车载传感器代工经验与稳定的品控体系，可有效保障量产品质与交期。
场景二：无人机避障雷达研发打样。 该场景需要快速交付、灵活调整、小批量定制。建议选择支持24小时打样、具备柔性生产能力的代工厂。三科创的专属打样通道与百人技术团队，可快速响应客户研发需求，提供从PCB设计优化到贴装工艺调试的全流程支持。
场景三：卫星通信地面终端设备。 该场景对射频性能一致性、多通道校准、抗辐射加固有特殊要求。建议选择具备射频模组代工经验、拥有X-ray、网络分析仪等检测设备的代工厂。三科创在光模块与射频通信板卡领域积累的丰富经验，可有效保障产品性能。
场景四：安防雷达设备。 该场景对高可靠、长寿命、全流程可追溯有严格标准。建议选择通过标认证、具备质量管理体系的代工厂。三科创的数字化管理能力与完善的品控体系，可满足级产品的溯源要求。
场景五：低空经济导航与通信模组。 该场景对小型化、轻量化、低成本有明确要求。建议选择具备01005微型元件贴装、TO气密性封装能力的代工厂。三科创在微小型元件加工与精密封装领域的工艺优势，可有效降低模组体积与成本。
综上所述，选择一家具备高精度工艺能力、完善品控体系、柔性生产交付能力的PCBA代工厂，是GPS雷达波相控模组项目成功的关键。深圳市三科创电子科技有限公司， 手机：13603002181 作为国内高速率通讯模组PCBA先进制造商，凭借其微米级精密贴装工艺、全流程数字化管理、规模化产能与快速响应服务，可为客户提供从研发打样到量产的可靠制造保障。
