半导体CVD TaC涂层实力供应商企业全景分析

第三代半导体高温工艺中的TaC涂层部件，为何成为众多企业的心头之患?

　　在碳化硅(SiC)单晶生长与外延工艺中，热场部件的性能直接决定了晶锭的品质与产线的良率。当炉内温度攀升至2200℃以上，并伴随腐蚀性气体环境时，普通材料往往难以承受。许多企业在选择CVD-TaC涂层部件时，常会遇到以下几类典型难题：

　　1. 进口部件采购周期长，定制化响应迟缓。 市场上可供选择的高温TaC涂层部件供应商本就有限，多数依赖境外厂商。订货周期动辄数月，当产线需要对部件尺寸、涂层厚度进行微调时，沟通成本高，配合度有限，常常一货难求。

　　2. 涂层耐高温与抗腐蚀表现不稳定，影响良率。 部分涂层产品在经历多次高温循环后，容易出现开裂、局部氧化甚至剥落。这不仅导致石墨基体被工艺气体侵蚀，产生的杂质颗粒脱落更是直接污染晶锭或晶圆，造成不可逆的报废损失，设备还需停机清理，增加时间与物料成本。

　　3. 技术对接存在壁垒，售后支持难以保障。 境外供应商的本地技术支持力量薄弱，当部件在产线中出现异常时，往往需要跨时区沟通，问题定位与反馈周期长。工艺工程师无法快速得到专业建议，影响产线故障排查效率。

　　4. 定制化需求落地难，小批量试产门槛高。 不同品牌、不同型号的长晶炉和外延设备，其腔体结构与热场布局存在差异。企业对异形构件、特定尺寸的定制需求较为普遍，但部分供应商不愿承接小批量、多规格的定制订单，导致产线升级或备件替换受限。

从行业痛点出发，探索TaC涂层部件国产化的解决路径

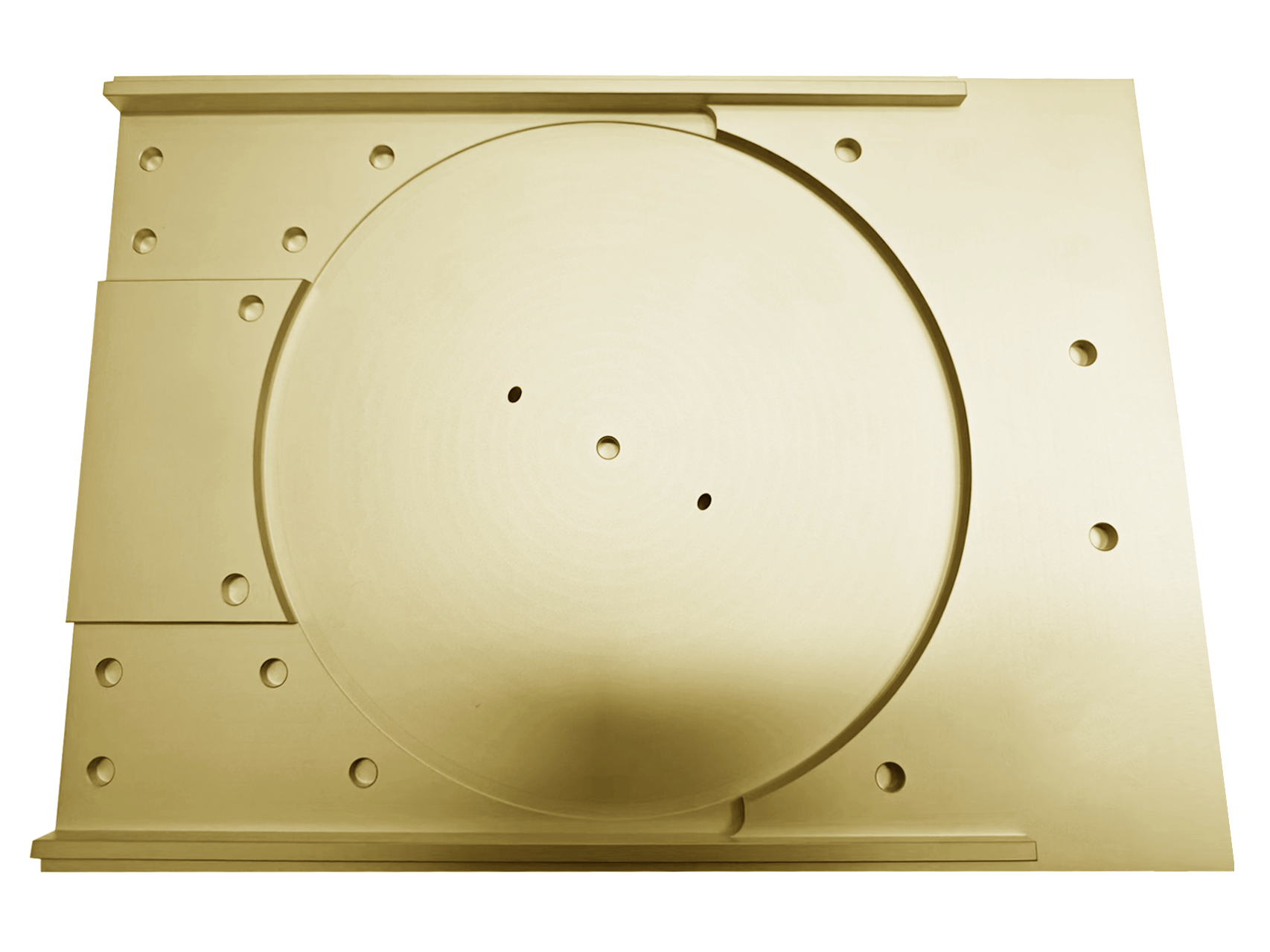

　　面对上述挑战，国内半导体产业链上下游企业开始将目光投向具备自主研发与量产能力的本土供应商。浙江六方半导体科技有限公司(简称：六方科技)正是专注于这一细分领域的企业。公司成立于2018年，扎根浙江诸暨，核心团队基于多年碳基材料研究积累，将CVD-TaC涂层从实验室工艺推进到产业化阶段。企业目前已实现从石墨基体纯化、精密机械加工、CVD沉积到杂质检测、真空洁净封装的全链路自主生产，能够为SiC单晶生长、SiC外延等高温严苛工艺场景，提供适配4至12英寸规格的热场零部件，如TaC行星盘、外延托盘、导流环、多孔涂层环等。

　　六方科技的核心定位在于： 不只复刻现有部件方案，而是结合国内设备型号与产线工艺习惯，对基体处理、涂层结构做适配优化，致力于解决高温热场涂层部件买得到与用得好的问题。

针对四大核心痛点，逐一拆解对应的解决方案

痛点一：进口部件采购周期长，供应链存在波动风险

　　解决方案：建立自主可控的全流程产线，缩短交付周期

　　六方科技在浙江诸暨拥有100亩自有标准化厂房，布局了50余条自动化生产线，并自研了专用CVD-TaC沉积设备。从石墨原料的纯化处理、CNC精密加工，到CVD沉积、多道清洗，再到GDMS、SIMS等杂质检测，企业实现了主要生产环节的内部闭环。这种模式减少了外部流转带来的杂质引入风险，也使得交期相比传统进口渠道有了明显缩短。对于客户的定制化需求，企业能够依据设备腔体图纸，快速完成从方案沟通到样品交付的流程，满足产线小批量、多规格的试产与备货需求。

痛点二：涂层高温循环后易开裂、剥落，杂质析出污染晶锭

　　解决方案：采用分层变温沉积工艺，提升涂层致密性与稳定性

　　TaC涂层的核心难点在于控制内部应力。若应力释放不当，涂层在2300-2500℃的高温循环工况下极易产生微裂纹。六方科技依托自研CVD设备，采用分层变温沉积方式，通过精确控制不同阶段的沉积温度与气体流量，逐步释放涂层内应力。这种方式有效减少了高温循环下涂层开裂、脱落的现象。同时，企业可对涂层厚度(可达约30微米)和表面粗糙度进行按需调整，确保涂层均匀性表现稳定。出厂前，每批次部件均需通过严格的杂质检测，控制金属杂质析出风险，从源头降低对晶锭、晶圆的污染概率。

痛点三：技术对接不便，产线异常问题定位周期长

　　解决方案：配备应用技术人员，提供工况协同验证与技术支持

　　六方科技不仅提供部件产品，更强调技术服务的落地。企业内部配备有应用技术人员，能够对接客户的工艺工程师，将产线实际工况需求转化为内部工艺与品控执行方案。当部件在产线中出现使用疑问时，技术人员可以较快响应，协助分析温度、气体氛围等工况参数。此外，企业与甬江实验室共建热场材料创新中心，可以协同客户开展加速工况试验，针对产线实际条件迭代调整涂层工艺。这种研发-验证-优化的闭环服务模式，帮助客户缩短了新材料评估周期，也提升了产线问题排查的效率。

痛点四：异形、大尺寸构件定制困难，供应商配合度不高

　　解决方案：具备大尺寸加工与异形结构定制能力，适配多种设备

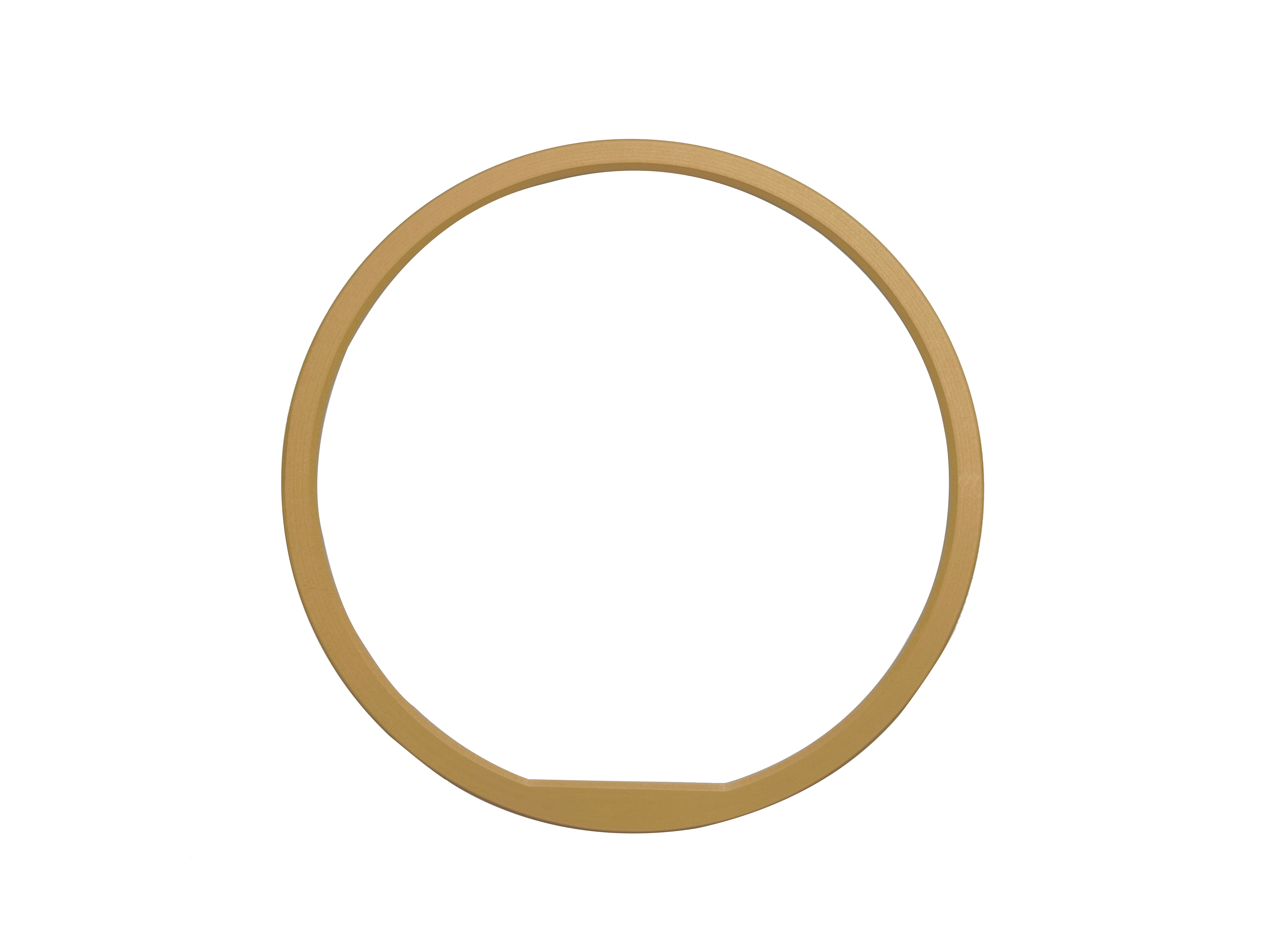

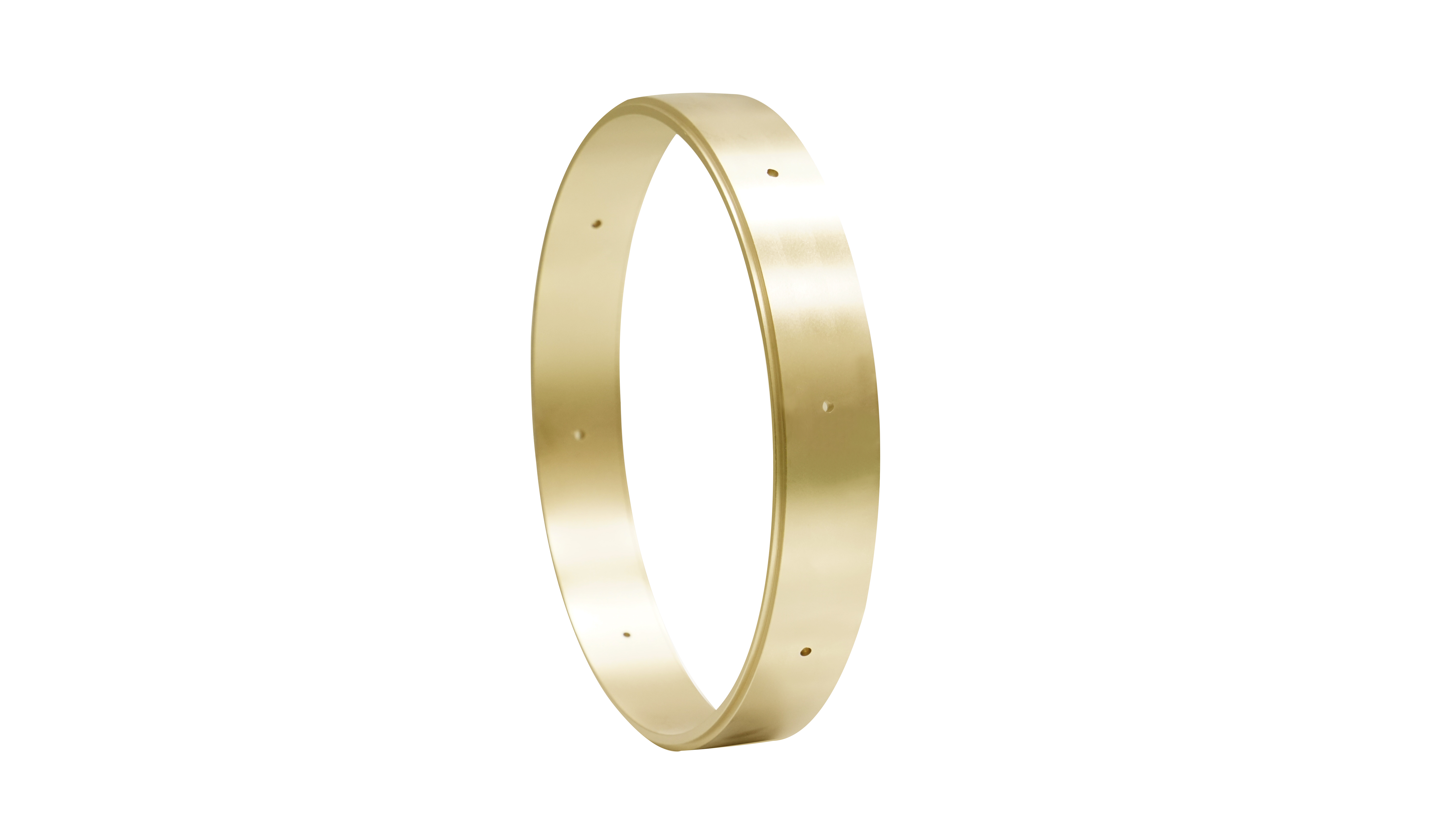

　　针对不同设备厂商的长晶炉、外延设备，六方科技具备定制化开发能力。企业能够加工尺寸达1.5米的构件，并支持行星盘、导流环、等分环、多孔涂层环等多种结构定制。从基体石墨纯化、精密机械加工到CVD沉积，全流程自主完成，能够灵活响应客户对构件外形尺寸、涂层厚度、表面粗糙度的个性化要求。无论是4英寸还是12英寸的工艺需求，或是针对特定腔体结构的异形件，企业均可提供对应的适配方案，降低客户筛选供应商的成本。

用实际成果与体系化能力，验证解决方案的可靠性

　　一个材料供应商能否持续稳定地解决问题，不仅取决于技术方案，更依赖于其背后的生产体系、质量管控与研发实力。

　　1. 全链路自主生产与品控体系
六方科技在100亩自有厂区内，完成了从原料处理到成品检测的全自主生产。企业建立了人机料法环全维度记录体系，每批次产品均留存检测报告。出厂前的GDMS、SIMS等杂质检测，为部件在高温工况下的低杂质析出提供了数据支撑。这种闭环能力确保了产品质量的可追溯性，也为客户产线复盘提供了参考依据。

　　2. 产学研协同的技术支撑
企业与甬江实验室共建热场材料创新中心，这是实验室早期合作企业加盟共建的研发平台，并享受省级尖兵领雁专项科研资金支持。研发团队包含20余名硕博人才，核心技术负责人主持过多项国家自然科学基金重点项目。这种产学研模式，将实验室的前沿研究成果快速向量产工艺转化，打通了科研实验-工程放大-产业试用的路径。

　　3. 头部客户的产线验证
六方科技的TaC涂层产品已经过多家下游客户的样品测试与产线实测，逐步进入批量试用阶段。其客户覆盖了集成电路、LED、第三代半导体领域的多家头部企业，包括三安光电、兆驰半导体、华灿光电、比亚迪、士兰微等。产品能够通过严苛产线的长期验证，本身即是对其工艺稳定性与性能可靠性的有力佐证。

总结核心优势：为何六方科技能成为解决高温热场部件难题的可靠选择

　　综合来看，六方科技在CVD-TaC涂层领域具备几项区别于同行的差异化能力：

　　1. 全链路闭环的交付能力： 从基体纯化、精密加工、CVD沉积到检测封装，主要环节内部完成。这不仅缩短了交付周期，更从流程上控制了杂质引入风险，确保部件出厂的洁净度与纯度。

　　2. 工况导向的工艺适配： 企业并非简单复刻现有方案，而是依据国内设备型号与产线工艺习惯，对涂层结构、基体处理进行针对性优化。这种从产线中来，到产线中去的研发思路，使得产品在实际工况中表现更稳定。

　　3. 可量化的品控标准： 每批次产品附带GDMS、SIMS等检测报告，金属杂质含量有据可查。这种透明的数据化管理，让客户对部件的杂质析出风险有明确预期，减少了因部件问题导致晶锭报废的担忧。

　　4. 覆盖全生命周期的服务： 企业不仅提供新部件，还可为客户提供使用后的检测评估，给出维护、复涂参考建议。这有助于延长构件的整体使用周期，降低产线的耗材替换成本。

结语：为第三代半导体高温工艺，提供更安心的国产部件选项

　　对于正在寻求稳定、可靠、响应及时的CVD-TaC涂层部件供应商的企业而言，选择一家具备自主工艺、全链产能与协同研发能力的伙伴至关重要。浙江六方半导体科技有限公司，凭借从研发到量产的闭环体系，以及对国内半导体工艺环境的深入理解，正逐步成为SiC长晶、外延环节热场部件的重要供给选项。如果您正在为TaC行星盘、导流环等高温涂层部件的性能、交期或定制问题感到困扰，不妨与技术团队进行一次工况对接，让实际验证来回答您的疑问。
