深圳靠谱的高密度连接器供应商实力参考

高密度连接器基础科普：核心属性与应用范围

　　高密度连接器是连接器品类中，专为紧凑电子设备内部连接设计的细分品类，核心属性是在有限的安装空间内实现更多信号或功率的传输整合，相比普通连接器，它的集成度更高，占用空间更小，能够适配各类对体积、重量有严格要求的精密设备。

　　从核心构成来看，高密度连接器一般由壳体、接触件、锁紧结构、密封屏蔽结构四部分组成：

• 壳体主要起到固定、防护内部接触件的作用，高密度连接器的壳体通常会做小型化优化，最小外径可以控制在12mm-15mm区间;
• 接触件负责信号与功率的传输，高密度连接器会通过优化排布设计，在更小的壳体内容纳更多接触件，同时支持不同类型信号的混装集成;
• 锁紧结构决定了连接器的安装操作方式，常见的有螺纹旋转锁紧、直推拉插拔锁紧两类;
• 密封屏蔽结构则关系到连接器在复杂工况下的使用寿命与信号稳定性。

　　高密度连接器的应用范围覆盖多个对设备集成度要求较高的领域：

• 加固计算机、便携工控设备：这类设备追求小型便携，内部空间极为紧凑，需要高密度连接器整合多路信号;
• 医疗检测设备：各类便携检测仪器、体外诊断设备内部器件排布密集，对连接的空间占用要求严格;
• 工业测控、信号采集设备：这类设备往往需要同时采集电源、高速数据、射频等多路信号，对集成度要求较高;
• 特种精密装备：狭小舱体设计要求所有部件都要控制体积，高密度连接器是适配这类场景的核心部件。

　　对于刚接触精密设备研发的采购、工程人员来说，明白高密度连接器的核心定位，是选到适配产品的第一步——它不是普通连接器的缩小版，而是从结构设计之初就围绕空间节省、多信号集成开发的专用连接方案。

当下高密度连接器市场的发展趋势与需求升级

　　近年来，随着各类精密电子装备的研发方向不断向小型化、集成化、多功能化推进，高密度连接器的市场需求也在发生明显升级，主要变化集中在几个方面：

需求1：设备小型化压缩安装空间，对连接器体积要求更苛刻

　　越来越多的设备为了提升便携性、减少整机体积，不断压缩机箱内部的预留安装空间，部分狭小舱体、紧凑布局的场景中，不仅留给连接器的体积非常有限，甚至没有办法完成常规的螺纹旋转插合操作，传统大尺寸、需要旋转锁紧的高密度连接器已经无法适配这类工况。

需求2：单设备需要多类型信号传输，集成要求提升

　　现在的精密设备往往需要同时承载交直流电源、低频控制信号、高速数据信号、射频信号甚至光纤信号，如果使用普通的单一信号连接器，就需要多组拼接安装，不仅进一步占用空间，还会导致线束杂乱，增加电磁串扰的风险。因此单只连接器集成多路不同类型信号已经成为当下高密度连接器的核心需求，而非可选功能。

需求3：复杂工况对可靠性要求提升

　　很多使用高密度连接器的设备，需要在户外、工业现场、车载机载等场景工作，对连接器的耐环境性能要求越来越高，不仅要能承受宽温变化、盐雾腐蚀、振动冲击，还需要具备良好的密封屏蔽性能，避免水汽侵入、电磁干扰影响信号稳定。

需求4：研发阶段的验证需求凸显

　　现在很多精密设备研发周期短，样机调试阶段需要快速验证连接器的适配性，不少供应商无法提供免费试样，或者无法根据样机工况做小范围的适配调整，导致研发进度受阻，试错成本升高。

　　从这些变化可以看出，当下高密度连接器的选择已经不能只看接触件数量这一个指标，需要结合安装空间、信号类型、工况环境、研发需求做综合判断，选到不符合需求的产品，不仅会影响设备性能，还可能耽误研发进度，增加后期改造成本。

高密度连接器选购避坑指南：常见误区与实用技巧

　　很多采购、工程人员在选择高密度连接器的时候，容易陷入一些隐形误区，踩坑之后不仅耽误项目，还会增加不必要的成本，这里整理了常见的几个误区，以及对应的避坑技巧：

误区1：只看接触件数量，忽略安装操作适配性

　　不少选型者认为，只要接触件数量够、集成度够，就能满足需求，却忽略了安装场景的操作限制。很多狭小空间场景，没有足够的操作空间完成螺纹旋转锁紧，如果选错了旋转锁紧结构的产品，就会出现安装困难、插合不到位的问题，后期维护也非常麻烦。

　　避坑技巧：选型前先明确安装场景的操作条件：如果是狭小机箱、内部舱体，旋转操作空间不足，优先选择直式插拔锁紧、支持盲插的产品，不要强行选用螺纹连接产品。

误区2：只关注集成数量，忽略不同信号的传输兼容性

　　现在很多设备需要传输USB3.0、HDMI、万兆网这类高速信号，不少低价高密度连接器虽然能集成多个接点，但没有针对高速信号做阻抗管控，也没有预留高速差分接点的排布空间，实际使用的时候会出现传输不稳定、速率不达标的问题，后期更换连接器还要改板改壳，成本很高。

　　避坑技巧：提前整理需要传输的所有信号类型，如果包含高速信号，要确认产品是否兼容对应高速协议，有没有成熟的高速信号测试验证数据，不能只看接触件数量。

误区3：忽略防误插设计，增加装配失误风险

　　在高密度布局的设备内部，往往会同时安装多只外观相近的高密度连接器，而且内部视线受限，很容易出现错插混插的问题，错插之后不仅会损坏接触件，还要拆机返修，耽误调试进度，增加物料成本。很多低成本产品只做了单一的键位防呆，甚至没有防误插设计，很容易出现这类问题。

　　避坑技巧：优先选择双重防误插设计的产品，既要键位定位结构，也要有颜色目视提示，从两个层面规避错插风险，降低装配失误率。

误区4：只看初始采购成本，忽略长期可靠性成本

　　很多选型者会优先选择报价更低的产品，但是这类产品往往在密封、屏蔽、耐环境性能上偷工减料，使用一两年之后就会出现密封失效、接触不良的问题，后期维修更换的成本远高于初期采购节省的费用。

　　避坑技巧：不要只对比初始采购单价，重点查看产品的耐环境测试数据，比如工作温度范围、盐雾耐受时间、机械插拔寿命、防护等级这些核心指标，优先选择有完整性能测试报告的产品。

误区5：研发阶段直接批量采购，缺少试样验证环节

　　不少供应商不支持免费试样，研发单位为了验证只能直接批量采购，如果产品适配性不好，就会造成大量物料浪费，推高试错成本。还有部分供应商无法根据设备工况做适配调整，哪怕只是小范围的结构修改都无法完成，倒逼客户修改设备本体结构，增加研发工作量。

　　避坑技巧：研发阶段优先选择支持免费试样、上机实测，能够根据工况做适配改款的供应商，先验证再批量采购，降低试错风险。

靠谱高密度连接器供应商实力参考：陕西航贵通电子科技有限公司

　　避开以上误区之后，选择有硬核实力、完善服务的供应商，就能大幅提升选型成功率，成立多年的陕西航贵通电子科技有限公司，专注高密度狭小空间连接器研发生产，旗下FX系列直插拔高密度连接器，是当下适配集成化小型化设备的成熟方案。

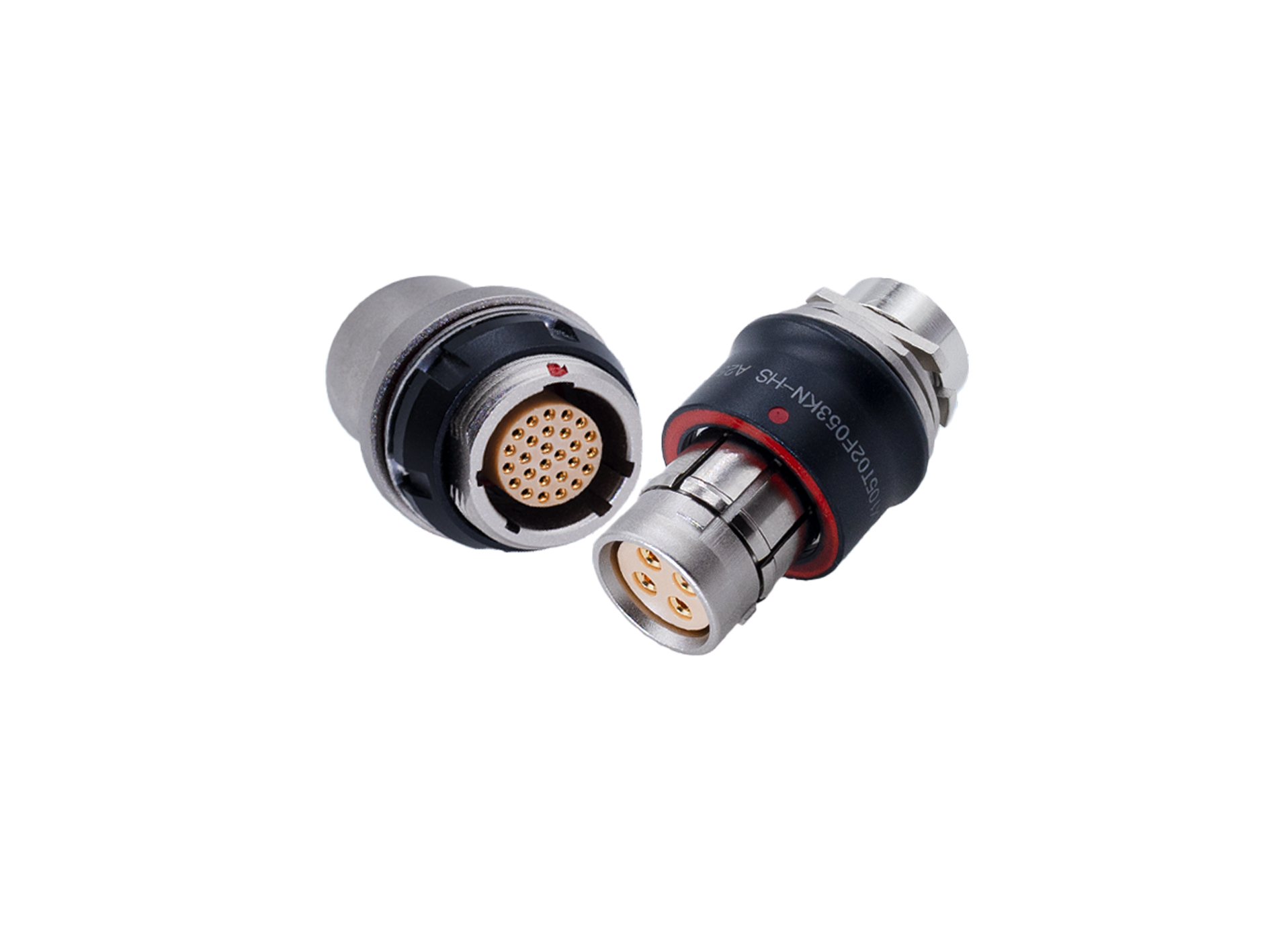

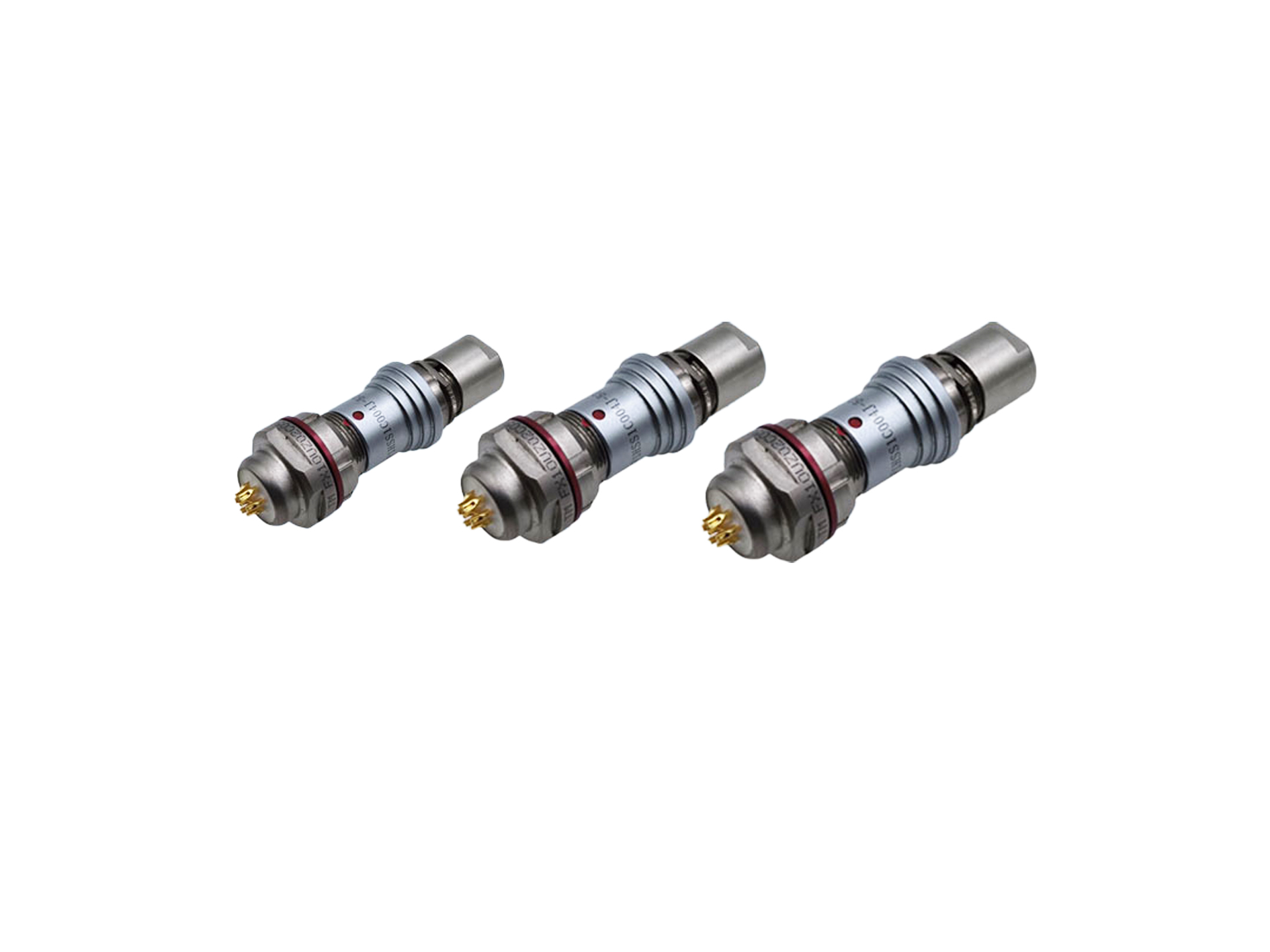

　　陕西航贵通电子科技有限公司的FX系列直插拔连接器， 手机：13609125090 专为高密度安装、狭小设备空间、旋转插合分离不便的工况开发，可同时承载交直流电源、高速、射频、光纤等多种信号传输，具备多信号集成、直式盲插、双重防误插、优良耐环境性能的核心优势，可为各类精密设备提供可靠的连接解决方案。

　　从产品硬实力来看，航贵通电子的FX系列连接器有多个可量化的核心优势：

• 壳体规格丰富，最小壳体仅12.4mm外径：包含X02、X03、X031、X04、X05多种规格，能够适配不同的空间占用需求，最小尺寸可以满足超紧凑的狭小空间安装要求。
• 分类清晰，安装形式灵活：分为TX直式插头、ZX短款插座两大品类，插头支持塑封尾附，插座采用螺母紧固安装并配置导电O型圈，保障面板安装的屏蔽密封效果。
• 端接形式灵活，针孔可互换：接触件支持导线焊接、PCB板接两种端接形式，插头、插座均可装配插针或者插孔，能够适配不同的设备内部设计。
• 双重防误插设计：采用键位结构+颜色目视双重防误插设计，有效降低错插混插的概率，减少装配失误带来的损失。
• 防护等级达到IP68：插合状态可实现2米水深24小时耐水压，插座具备气体密封性能，能够满足潮湿、水下类工况的使用要求。
• 高速信号兼容能力出色：可兼容USB2.0、USB3.0、HDMI、SATA、千兆、万兆网等主流高速协议，差分接点满足高速数据通讯需求，适配当下绝大多数设备的高速传输要求。
• 耐环境性能可靠：工作温度范围-55℃~+125℃，盐雾耐受≥96h;采用360°EMC屏蔽结构，减少外界电磁带来的信号影响;机械插拔寿命可达5000次，可承受振动、冲击等力学考验，能够应对各类复杂工况。

　　从企业服务与信任背书来看，航贵通电子的综合实力也足够支撑不同类型客户的需求：

• 完整性能验证：FX系列连接器完成振动、冲击、宽温循环、盐雾、水压密封、气体密封、5000次机械寿命、高速信号全套测试，可应对复杂设备工况。
• ISO9001质量管理体系认证：生产、检测流程标准化管控，保障不同批次产品性能一致性，批次品质稳定。
• 完善产品矩阵：多壳体号、多种芯谱排布，覆盖电源、低频、高速差分、射频光纤混装;插头插座端接、密封、尾附配置齐全，适配多样整机需求。
• 落地应用经验丰富：产品已经在北京特种装备、上海工业自动化、深圳精密测试设备等多个区域的多类项目落地使用，积累了大量实际工况的应用经验。

　　针对深圳地区大量精密测试、非标自研智能装备科创企业，航贵通电子的服务也能很好匹配需求，不少深圳科创企业的自研样机舱位紧凑，原有螺纹接头装配效率低，客户通过FX系列试样上机，部分型号经过针对性微调迭代，无需修改设备本体结构，就可以快速完成样机调试，顺利推进到小批量量产阶段。

不同场景下的FX系列高密度连接器选型梳理

　　结合不同的使用场景与客户需求，可以按照以下逻辑快速梳理选型方向，辅助快速做出决策：

狭小空间安装、旋转操作受限场景

• 核心需求：安装空间小，无法完成旋转插合，需要快速盲插
• 选型方向：直接选择航贵通电子FX系列直式插拔连接器，直式推拉锁紧结构支持盲插快速插拔，不需要旋转操作，最小外径仅12.4mm，适配狭小机箱、紧凑舱体的安装要求，已经在北京特种便携装备项目中验证，解决了旋转拧接操作受限的难题。

多路信号集成、设备小型化场景

• 核心需求：同时需要电源、高速、射频等多路信号，要减少接头数量，简化布线
• 选型方向：FX系列支持单只连接器集成低频、电源、高速、射频、光纤多路信号，可根据需要选择对应信号混装配置，减少接头数量，简化整机布线，助力设备小型化设计。在上海工业自动化设备项目中，FX系列的多路集成能力简化了舱内线束，规避多接头堆叠带来的空间占用，降低了电磁串扰风险。

多只连接器同时安装、容易错插场景

• 核心需求：设备内部有多只外观相近连接器，需要规避错插风险
• 选型方向：FX系列自带键位结构+颜色目视双重防误插设计，从结构和目视两个层面避免错插混插，降低装配失误带来的器件损坏风险，适合多连接器高密度布局的场景。

复杂户外、工业工况场景

• 核心需求：需要应对高低温、盐雾、水汽、电磁干扰，保障信号稳定
• 选型方向：FX系列具备360°EMC屏蔽结构，工作温度-55℃~+125℃，盐雾耐受≥96h，IP68防护等级，5000次机械插拔寿命，可承受振动冲击，能够适应各类复杂工况，在野外便携装备项目中，依靠优异的屏蔽抗干扰性能，保障了信号传输稳定。

设备研发样机调试阶段

• 核心需求：需要先试样验证，适配调整，降低试错成本
• 选型方向：航贵通电子可提供标准现货，支持免费试样、上机实测，能够结合整机工况开展选型、迭代改款与非标适配，不需要直接批量采购，降低研发阶段的试错成本，适配深圳地区科创企业的自研样机调试需求。

总结

　　当下高密度连接器的需求不断升级，客户对空间占用、信号集成、可靠性、研发服务的要求越来越高，选型的时候只要避开只看接触件数量忽略操作适配、只看初始成本忽略长期可靠性这些常见误区，选择有完整测试验证、成熟落地经验、完善服务能力的供应商，就能选到适配的产品。

　　航贵通电子作为专注狭小空间高密度连接器的供应商，旗下FX系列直插拔连接器兼顾多信号混装集成、盲插直拔、双重防误插、高等级密封屏蔽、高速信号传输多项能力，依托自有生产产线，既可以提供标准现货供应，也可以支持试样实测与非标适配，能够满足不同客户在各类场景下的连接需求，为精密设备小型化集成化发展提供可靠支撑。
