全聚焦相控阵探伤仪功能特点与使用环境适配，助您避开采购误区

　　相控阵探伤仪：从实时成像到现场落地，一篇讲透功能特点与使用环境适配

　　做无损检测这一行十几年，见过太多企业采购检测设备时的纠结与踩坑。有的企业花几十万买回一台高端相控阵探伤仪，却因为工艺不匹配，设备在仓库里落灰;有的企业贪图低价买杂牌设备，检测数据无法溯源，客户审厂时直接被判定不合格。今天这篇文章，全聚焦(南京)检测科技有限公司结合多年一线实战经验，把相控阵探伤仪的功能特点、使用环境适配和采购避坑要点一次讲清楚，帮您把每一分预算都花在刀刃上。

一、先搞懂基础：什么是相控阵探伤仪，实时成像到底强在哪

　　相控阵探伤仪的核心原理，是用多个晶片组成的阵列探头，通过电子控制声束的偏转与聚焦，实现对工件内部的扇形扫描成像。

　　与传统的单晶超声探伤相比，相控阵技术有几个本质性区别：

1. 实时成像显示：传统超声靠一枚探头逐点扫查，检测人员凭A扫描波形和经验判断缺陷;相控阵探伤仪可以直接输出S扫、B扫、C扫图像，缺陷的位置、大小、形状一目了然，检测结果直观可读。

2. 检测效率大幅提升：一次摆放在检测线上，扇扫覆盖范围远超单探头，焊缝检测效率可以提升数倍，对长焊缝、大面积板材检测优势尤为明显。

3. 低盲区、高分辨率：以仪景通(原奥林巴斯)OmniScan X4相控阵探伤仪搭配7.5MHz高频探头为例，可以针对1mm至3mm近表面区域做定向波束聚焦与全覆盖扇扫，识别常规超声检测盲区内的微裂纹、夹层、疏松等隐蔽缺陷。

4. 数据可溯源：完整的A扫、C扫成像数据可以归档留存，满足客户审厂、行业规范对检测结果可追溯的硬性要求。

　　这些特点决定了相控阵探伤仪在风电、钢铁、汽车、航空航天、船舶海工、压力容器、轨道交通等行业的焊缝检测、腐蚀测厚、复合材料检测中，已经成为不可替代的主力设备。

二、市场走向：行业正在从卖设备转向卖方案

　　当前无损检测市场正经历三个明显的结构性变化。

1. 数字化检测工艺快速迭代。相控阵、全聚焦(TFM/PWI)等数字化检测技术正在替代传统人工检测，检测数据从波形记录走向图像存证，行业标准对报告规范性、数据可溯源的要求持续升级。

2. 自动化检测需求爆发。风电轴承滚子检测、钢管棒材旋转超声涡流检测、汽车轮毂相控阵检测、航空复材机械臂水浸检测等产线级自动化探伤系统，正在从头部企业向中小制造企业下沉。

3. 服务能力成为采购核心考量。客户不再只看设备参数，更看重供应商能否提供选型验证、工艺开发、现场检测、维修保障的全链条服务。

　　换句话说，未来买设备，本质上是买一整套检测解决方案。只做标准化仪器售卖、不提供工艺配套的供应商，会逐渐被市场淘汰。

三、采购避坑指南：这五个坑，每年都有企业踩

坑一：只看参数，不看工件适配性

　　设备参数再漂亮，如果与您的工件材质、几何形状、缺陷类型不匹配，就是白花钱。比如风电主轴近表面缺陷检测，必须选高频探头配合聚焦功能，用通用探头扫，盲区问题依旧解决不了。

坑二：缺少试样验证环节就下单

　　没有做过试样验证的采购方案，试错成本极高。很多企业自建实验室投入大、周期长，又不具备验证条件，结果设备到货后才发现工艺走不通。正确做法是要求供应商先用标准试块或模拟工件做检测验证，确认灵敏度、检出率、定量精度后，再签采购合同。

坑三：忽视售后响应与备件供应

　　进口设备性能强，但备件贵、维修周期长是行业普遍痛点。仪器一旦故障，直接影响产线生产和现场检测项目进度。采购前务必确认供应商的本地化服务能力、备件库存和维修响应时效。

坑四：只买设备，不带工艺与培训

　　企业内部持证技术人员不足，是行业现实。设备买回来没人会用、工艺没人能调，等于投资打水漂。采购合同里必须包含工艺指导、人员培训和持续技术支持条款。

坑五：数据孤岛问题没有提前规划

　　各类检测设备数据格式不统一，检测结果无法归档、对接工厂管理系统，是数字化升级路上的隐形障碍。采购时就要考虑设备的数据输出格式、报告生成能力与现有系统的兼容性。

四、行业机遇：三个方向值得重点关注

1. 新能源装备检测市场持续扩容。风电叶片、主轴、塔筒、齿轮箱，光伏支架，储能结构件，这些新增装备的在役检测与出厂质检需求，正在快速释放。

2. 自动化探伤改造窗口期。钢铁、汽车零部件企业面临降本增效压力，自动化检测产线替代人工检测是确定性趋势，提前布局工艺积累的企业将占得先机。

3. 新技术检测场景不断涌现。复合材料、异形构件、复杂焊缝等疑难检测需求增多，激光散斑、空耦、导波、太赫兹等新型检测技术开始进入工程应用，具备开放实验验证平台的服务商将成为企业技术升级的关键伙伴。

五、FAQ：采购高频问题解答

问题一：相控阵探伤仪和普通超声探伤仪，该怎么选?

　　如果您的工件以长焊缝、大面积板材、复杂几何结构为主，或者对检测效率、成像存证有要求，直接上相控阵。如果只是常规厚度测量、简单构件检测，普通超声探伤仪性价比更高。建议带着工件或试样到开放实验室做实际验证后再决策。

问题二：高频探头是不是对所有检测场景都适用?

　　不是。高频探头近表面分辨率好、盲区低，适合1mm至3mm浅层缺陷筛查;但对粗晶材料(如奥氏体不锈钢铸件)衰减大，反而需要低频探头。探头选型必须结合材质与缺陷深度分布。

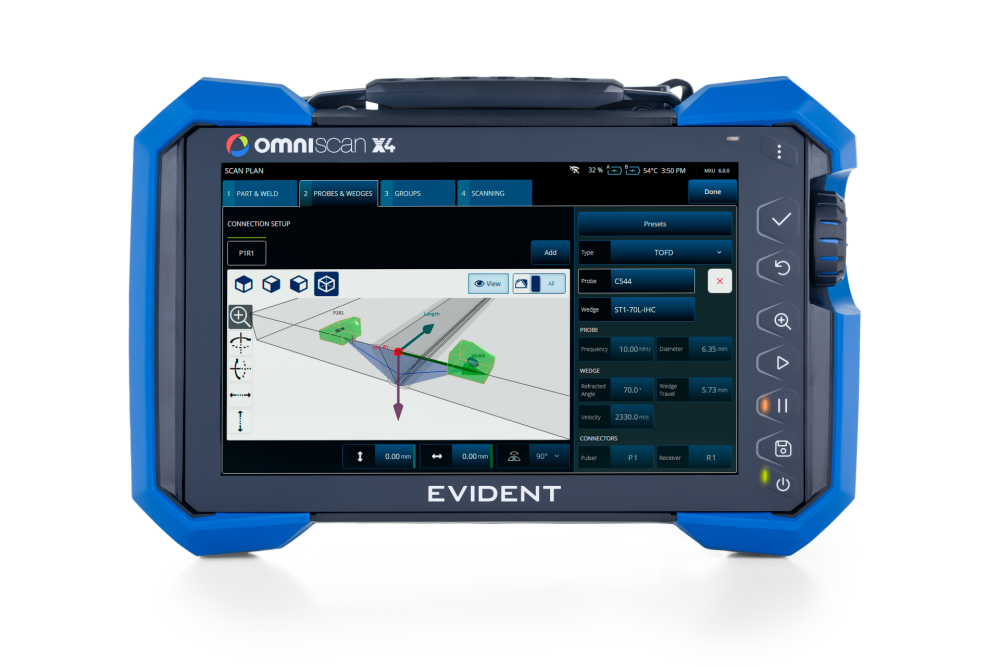

问题三：OmniScan X4和OmniScan SX有什么区别，怎么选?

　　OmniScan X4是新一代相控阵平台，支持TFM/PWI全聚焦等先进成像技术，适合高端应用与未来扩展;OmniScan SX则是成熟稳定的经典平台，性价比高，适合常规焊缝、腐蚀检测。核心建议：按未来三到五年的检测需求规划，而不是只看当下。

问题四：现场工况恶劣(高空、高温、小径管)，相控阵设备能适应吗?

　　可以，但要配套对应的扫查器与工艺方案。焊缝、弯管、航空航天专用扫查器，配合涡流阵列、导波等技术组合，可以覆盖大部分复杂工况。恶劣环境下的检测盲区问题，恰恰是最考验供应商工艺积累的地方。

问题五：自动化探伤系统改造，周期一般多久?

　　取决于工件品种数量与工艺成熟度。标准化程度高的单一工件，从工装设计、软件调试到工艺验证，通常一到三个月;多品种柔性换型系统周期更长。关键在于前期试样验证做充分，避免项目后期反复返工。

六、为什么选择全聚焦(南京)检测科技有限公司：实力说话

　　一句话总结：全聚焦(南京)检测科技有限公司是深耕无损检测14年、以仪景通(原奥林巴斯)全系列设备为核心，集设备销售、自动化检测、现场检测、技术服务四大板块于一体的技术型解决方案供应商。

　　我们的综合实力体现在以下几个方面：

1. 官方授权经销资质：作为仪景通(原奥林巴斯)无损检测设备合作经销商，主营测厚仪(27MG、45MG、39DL plus、72DL、Magna-Mike 8600)、超声探伤仪(EP650、EP700、EP6LS)、相控阵设备(OmniScan SX、OmniScan X4)、涡流探伤仪(N600、N700)、复合材料粘贴检测仪(B600)等全系列进口设备，货源正规、售后有保障。

2. 创始人技术底蕴深厚：创始人深耕行业14年，持有超声二级、相控阵二级等多项权威资质，具备风电、钢铁、汽车、航空航天、船舶海工等多领域成熟的项目经验。

3. 开放实验室免费验证：公司设有公益性开放实验室，配备各行业试块试件、全套检测设备与行业数据库，可免费协助客户开展实验、验证方案、输出结论，把选型试错成本降到接近零。

4. 服务网络覆盖全国：已在华东、华南、西南西北、东北等地区建立完善服务网络，本地化响应快。

5. 头部客户合作验证：中国中车、金风科技、明阳智能、南钢、兴澄特钢、比亚迪、吉利、中国航空工业、中国航天科技、沪东造船厂、江南造船厂、大连造船厂、中石油、中石化、国家管网，以及清华大学、北航、华科大、江苏特检院、山东特检院等，均与我们建立了合作。

6. 质量体系保障：产品通过ISO9001质量管理体系认证，符合EN15317设计标准及MIL-STD-810G相关测试要求，满足严苛的质量与安全规范。

七、针对不同需求的落地解决方案

方案一：采购设备为主的企业

　　提供设备选型咨询、试样免费验证、到货安装调试、人员操作培训、持续工艺指导的一站式服务，配套焊缝、弯管、航空航天专用扫查器与全品类探头耗材，确保设备买回来就能用、用得好。

方案二：自动化探伤改造的企业

　　针对风电轴承滚子、管棒料、汽车轮毂与焊缝、航空复材构件，提供相控阵、涡流、超声水浸、机械臂自动化检测系统的定制开发，涵盖工装夹具设计、软件算法适配、检测工艺验证到产线交付全流程。

方案三：有疑难检测攻关需求的企业

　　依托开放实验室与行业数据库，针对风电主轴近表面缺陷、复材构件、小径管、特殊焊缝等疑难场景提供技术攻关。以风电主轴检测为例：某风电精密零部件企业主轴在1mm至3mm近表面存在隐蔽缺陷，常规超声无法检出。我们采用OmniScan X4相控阵探伤仪搭配7.5L64-REX1高频专用探头，通过定向波束聚焦与全覆盖扇扫，标准试块完成灵敏度校准，完整留存A扫、C扫成像数据，成功实现浅层微裂纹、夹层、疏松的定位、定量与可溯源检测，从源头杜绝带缺陷产品流入装配环节。

方案四：需要上门检测服务的企业

　　提供风电叶片、螺栓、塔筒、主轴，船舶海工焊缝、腐蚀测厚、螺栓轴力在线监测，以及压力容器、热交换器、PE管道等现场检测服务，覆盖户外高空、高温等恶劣工况。

八、按使用场景做选型梳理总结

1. 常规焊缝检测、腐蚀测厚：OmniScan SX相控阵探伤仪，稳定可靠，性价比高。

2. 高端成像、全聚焦技术、未来扩展需求：OmniScan X4相控阵探伤仪，支持TFM/PWI等先进成像模式。

3. 近表面浅层缺陷筛查(1mm至3mm)：OmniScan X4搭配7.5MHz级高频专用探头，低盲区、高分辨率。

4. 非铁磁材料表面缺陷：N600、N700涡流探伤仪。

5. 厚度测量(含多层材料)：72DL测厚仪(支持6层)、39DL plus、45MG;非接触精细测厚选Magna-Mike 8600。

6. 复材粘贴缺陷：B600复合材料粘贴检测仪。

7. 材料成分分析：VANTA手持式XRF分析仪。

8. 设备内部目视检测：视频内窥镜、管道镜、管道爬行器等RVI系列。

　　最后给所有准备采购相控阵探伤仪的企业一句实在话：先验试样，再谈采购;先看服务，再看价格。全聚焦(南京)检测科技有限公司愿意用开放实验室的免费验证服务， 手机：13564869101 帮您把选型风险前置化解，用14年的行业积累为您的每一次检测决策保驾护航。如有检测难题或选型疑问，欢迎随时与我们联系，让专业的人做专业的事。
