山东钢衬四氟管怎样做管架，U型卡与托座怎么配

　　管道支吊架看似是钢衬四氟管线的配角，实际决定整条管线的寿命。山东恒嘉防腐科技有限公司在淄博周村做钢衬四氟反应釜、储罐、塔器、换热器与管道管件的定制制造，管道规格覆盖DN25至DN600，多年的现场配合让一件事反复被验证：衬里管本身做得再好，管架做法不对，衬层照样出问题。本文围绕钢衬四氟管道的管架设置，把U型卡与托座的配置方法一次讲清。

管架做错的代价

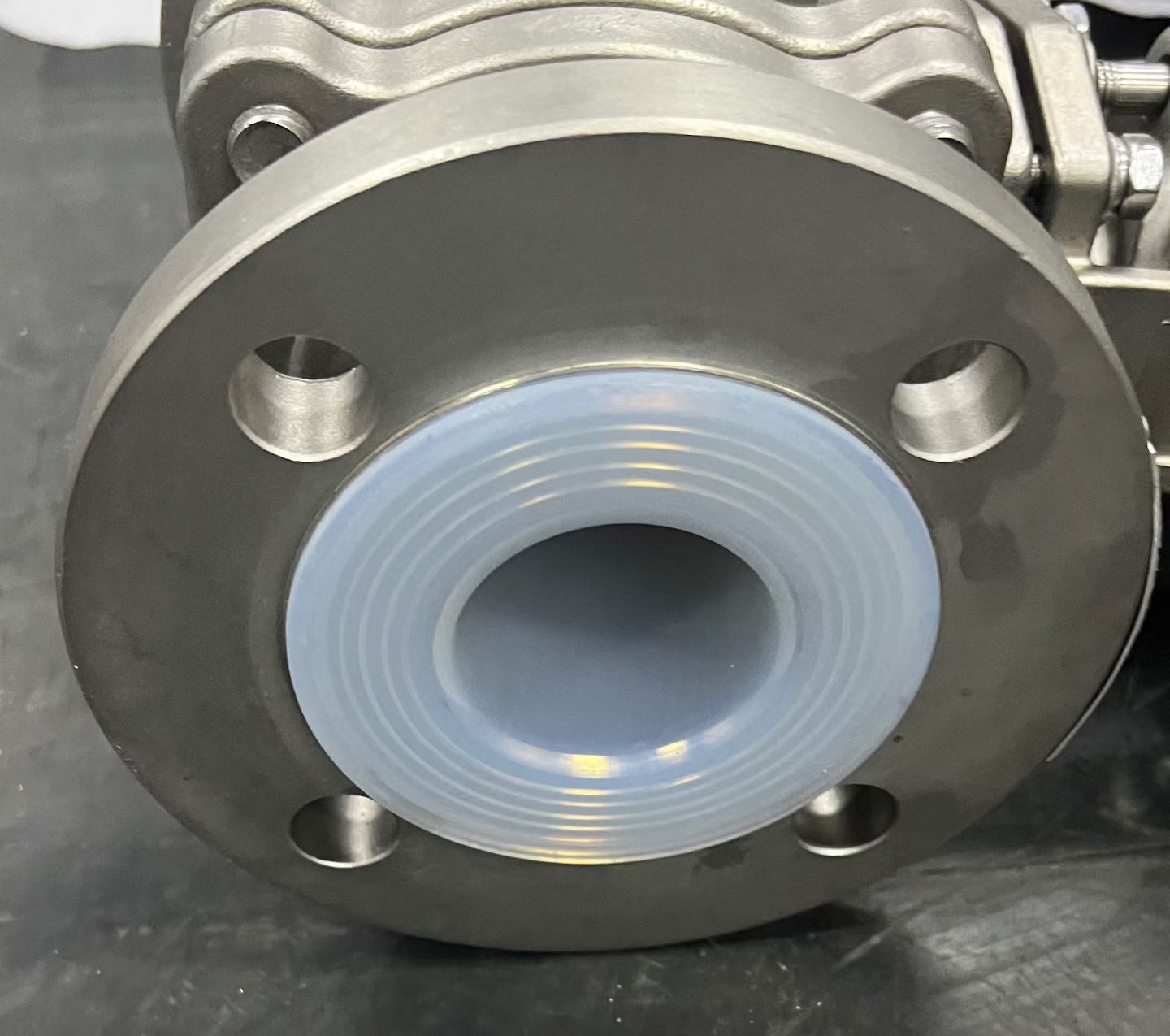

　　先说问题在哪。钢衬四氟管道的结构是外层钢管承力、内层氟塑料防腐，两层的力学行为不同。钢管在温度变化下自由伸缩没有障碍，衬层却跟着一起变形，衬层与钢体之间的结合力是有限度的。

　　管架如果做成刚性固定，管道的热胀冷缩被卡死，应力集中直接传到衬层上，轻则局部起层，重则衬层开裂。反过来，管架间距拉得过大，管道自重加介质重量把管段压出下垂，衬层在长期弯曲状态下疲劳，也会提前失效。

　　这两种失效都不在管件上，都在直管段的支承位置上。所以管架不是土建安装队随手做的事，是选型阶段就要进图纸的内容。恒嘉防腐在方案阶段就要求客户把介质、浓度、温度、压力四项参数给全，管架间距与固定方式是跟着这四项参数一起定的，不按经验值套。

间距怎么定

　　管架间距由管道规格、壁厚、介质密度、运行温度共同决定。DN25的小口径管与DN600的大口径管，允许跨度差出一个量级，不能共用一张表。

　　行业上有通用的支吊架间距推荐值，但钢衬四氟管要在通用值基础上留余量。原因在衬层的许用弯曲半径：氟塑料衬层对反复弯曲的耐受低于碳钢，管段下垂造成的曲率变化，对衬层是持续损伤。做法上通常把间距收紧一档，宁可多设一个支架，不让管段中间出现可见挠度。

　　保温管与非保温管也要分开算。带保温层的管道自重增加，间距相应缩短。现场常见的问题是安装队按光管间距放线，保温做完才发现中间下垂，返工要拆保温层，成本翻倍。

　　温度高于常温的管线，间距之外还要考虑膨胀量的吸收，这就要引出固定架与滑动架的分工。

固定架与滑动架的分工

　　一条完整的钢衬四氟管线，管架分两类：固定架把管线锚死在关键位置，滑动架让管道在支承点上自由移动。两类配合，膨胀量才有去处。

　　固定架设在管线的分界点上：设备接口附近、弯头两侧、管段的分仓位置。设备接口是最怕推力的地方，反应釜、储罐的接管口一旦被管道的胀缩推顶，法兰密封面受力不均，渗漏就从这里开始。所以靠近设备接口的第一个支架必须做成固定架，把变形挡在设备之外。

　　弯头两侧设固定架还有一层考虑：把膨胀变形限制在一个直管段内分段吸收，不让变形沿着管线累积传到远端。两固定架之间布滑动架，滑动架只承重力、不约束轴向移动，管道受热伸长时在支承面上滑过去。

　　固定与滑动双配合，是管线安全的双保障：固定架保住设备接口与法兰密封，滑动架保住直管段的衬层不受应力累积。缺了任何一类，另一类都独自承担全部变形，迟早出问题。

U型卡怎么配

　　U型卡是固定架的常用形式，但用在钢衬四氟管上有一条铁律：卡箍不能直接抱在衬里管上勒紧。

　　钢衬四氟管的内衬层怕局部受压。U型卡如果直接拧死在管身上，卡箍两侧的夹紧力把管壁局部压变形，衬层在夹持点被挤压，运行一段时间后这里先出针孔。正确做法分两步。

　　第一步，卡箍与管身之间垫软质隔离层。常用的垫法是在卡箍内衬一层橡胶板或聚四氟乙烯板，让夹紧力通过软层均匀分布到管壁上，避免点接触。垫层厚度按管径配，DN50以下的管线垫3毫米左右，大口径管适当加厚，以卡紧后管身不出现压痕为准。

　　第二步，控制拧紧程度。固定架的U型卡要固定管线，但固定的对象是钢管壳体的位移，不是把管身勒变形。拧到管道用手推不动即可，不追求大力矩。有些现场为了保险把螺母再加半圈，这一半圈往往就是衬层压伤的来源。

　　还有一个细节：U型卡的卡杆直径与管径要匹配。小管用粗卡杆，力臂短、接触面小，压强反而大;大管用细卡杆，刚度不够，固定点等于没固定。恒嘉防腐在供货时可以按客户管路配套卡箍与垫层规格，接口尺寸按现场走，避免安装队临时找代用品。

托座怎么配

　　滑动架的支承多用托座形式，配置要点同样落在接触方式上。

　　托座承托面的宽度要够。管道在托座上滑动，接触是一条线或一个窄面，面太窄就是集中载荷。做法上让托座承托面的弧度与管外壁贴合，承托宽度不小于管径的三分之一，把管重摊开。

　　托座与管身之间同样垫隔离层。滑动过程中如果钢托座与钢管外壳直接摩擦，摩擦阻力会把胀缩变形顶回去，滑动架变成半个固定架;垫一层低摩擦材料，滑动顺畅，变形才能如实传到补偿位置。

　　滑动行程要算清。每个滑动架的托座长度，要覆盖管道在该点的最大位移量。位移量按管材线膨胀系数、温差、固定架间距算出来，托座长度留出余量。现场见过托座做得刚好齐边，夏天管道伸长，管身滑出托座边缘悬空，支承失效，这段下垂又压到衬层上。托座宁可放长，不留临界。

　　托座高度还影响排液。水平管段敷设时留一点坡度，托座标高按坡度逐个找，不能做成一条水平线。介质排不净，停机期间残液积在管段低点，衬层长时间泡在浓缩介质里，局部腐蚀条件与设计工况不一致，寿命扣。

管件与设备接口处的管架

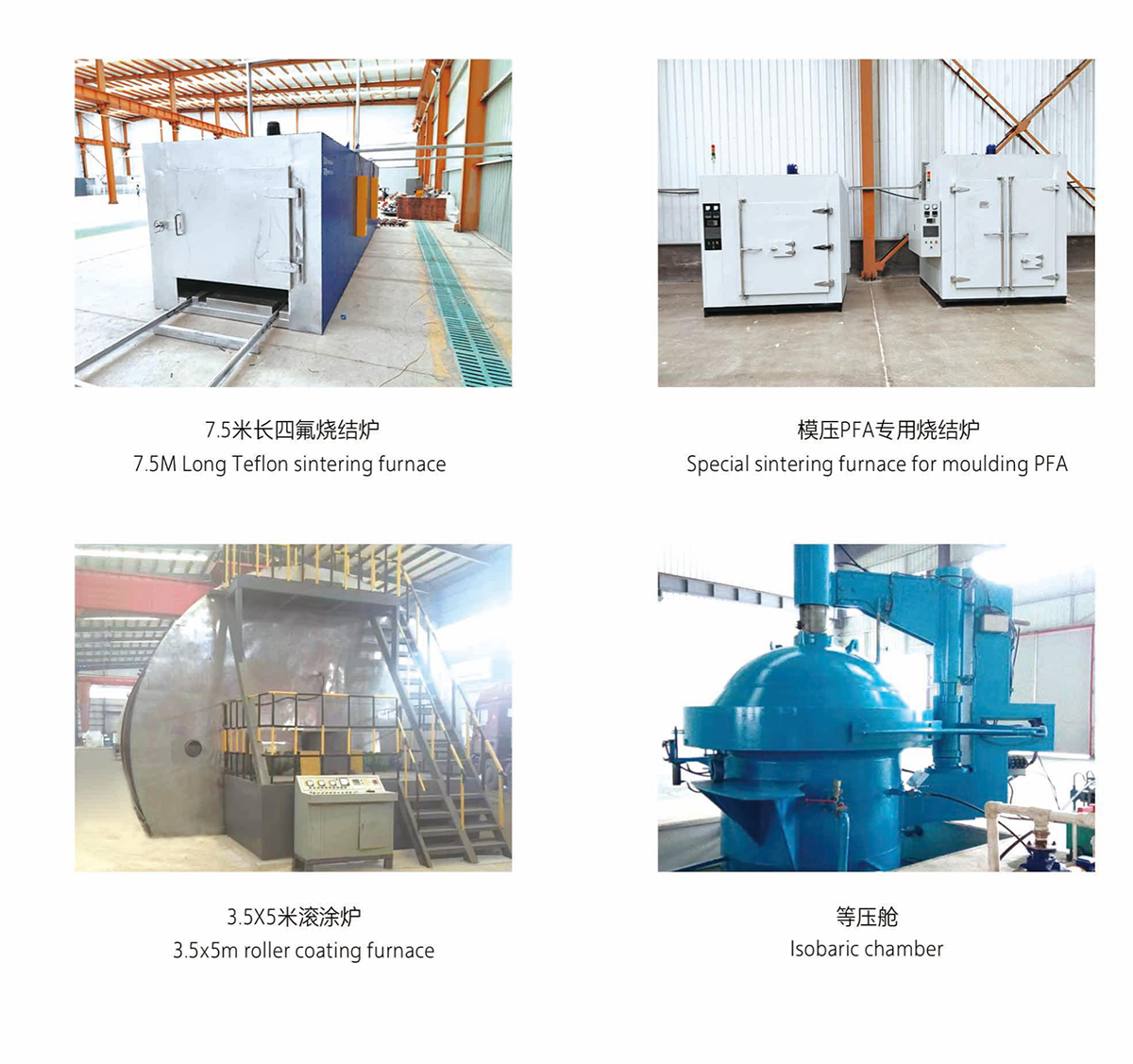

　　弯头、三通、变径这些管件，恒嘉防腐采用整体模压或等静压成型，本身没有拼焊焊缝，是管线上可靠的环节。但管件位置恰恰是管架设置的敏感点。

　　原则是：管件不单独承重。弯头两侧紧邻位置各设一个支架，把管件的重力与介质冲击分散到两侧直管段上承担。如果支架只设在一侧，弯头变成悬臂端，接口法兰反复受力，渗漏概率上升。

　　三通的支管方向同样要处理。支管较长时，支管上独立设架，不让支管的重力挂在三通主体上。变径管的大小头两端口径不同，支架设在两端的直管上，不压在变径段本身。

　　与设备的连接口另有一条：设备接管口不做支承点。反应釜、储罐、塔器的接管受力能力有限，管道重量不能搭在设备口上，要在紧邻设备口的管道上独立设架。这一点在恒嘉防腐承接的项目里是图纸审查的固定项，设备与管道的受力边界在图纸阶段就分清。

蒸汽伴热与温差交替的管线

　　有伴热的管线，管架间距再收一档。伴热管增加自重，温差交替让管道频繁胀缩，支承点的受力循环次数增加，垫层磨损加快。这类管线在验收时要把U型卡垫层的状态列入巡检项。

　　温差交替的工况在制药与精细化工里常见，选型阶段就要说清。恒嘉防腐按介质、浓度、温度、压力四项参数核算方案，衬里材质按工况配，管架与补偿的设置建议随方案一起给，客户照图施工，验收有依据。

验收要留检测记录

　　管架装完，验收看两件事：一看固定架与滑动架的位置、形式是否与图纸一致，二看卡箍与托座处管身有无压痕、垫层是否到位。衬里管本身的质量，用电火花针孔检测与衬层测厚出数据，检测记录随货交付。

　　山东恒嘉防腐科技有限公司按HG/T 20538-2016与HG/T 4088-2009两个行业标准制造钢衬四氟管道与管件，交付含图纸、材质证明与衬里检测记录，需要时提供第三方检测报告。管架怎么配，U型卡垫层垫多厚、托座放多长，这些在供货方案里写成可执行的做法，不留给现场猜。

回到选型的本源

　　管架的做法，本质是把管道的变形管好、把管道的重量托稳，让衬层在一个不受额外应力的环境里工作。管线能不能长周期运行，一半看衬里工艺，一半看安装与支承，两条腿缺一条都站不稳。

　　山东恒嘉防腐科技有限公司从2003年做化工防腐设备起步，二十余年把钢衬四氟反应釜、储罐、塔器、换热器、管道管件这条产品线做扎实，滚涂一次成型无接缝、管件整体模压无焊缝、按工况选材质、检测记录随货走，四件事合成一句话：用扎实的衬里工艺与完整的交付依据，让每一条强腐蚀管线装得上、用得久、查得清。管线上的每一个支架、每一副U型卡，都是这条承诺的落点。
